第12章 基于表格内嵌排序的XML数据分页浏览

12.1 设计需求

给定如下XML文档：

<?xml version="1.0" encoding="utf-8"?> <table border="1" id="books"> <tr style="background-color:greenyellow"> <th id="ISBN">书号</th> <th id="title">书名</th> <th id="price">价格</th> </tr> <tr> <td>5744885</td> <td>Java programming</td> <td>80</td> </tr> <tr> <td>2323885</td> <td>C# programming</td> <td>87</td> </tr> <tr> <td>8888</td> <td>Python programming</td> <td>68</td> </tr> <tr> <td>8767885</td> <td>NodeJS</td> <td>90</td> </tr> <tr> <td>r64547565647689</td> <td>C++ programming</td> <td>68</td> </tr> <tr> <td>45634748758478</td> <td>MongoDB</td> <td>90</td> </tr> <tr> <td>675665647689</td> <td>operation system</td> <td>68</td> </tr> <tr> <td>2342353758478</td> <td>XML技术</td> <td>90</td> </tr> </table>

现提出如下设计需求：

  1. 设计合适的用户接口，可自定义浏览页面大小（每页可展示图书条目的数量）。
  2. 基于选定的页面大小，用户可选择性地浏览"最前页"、"最后页"、"前一页"、"后一页"。
  3. 基于三层架构读取XML文档。
  4. 单页中可按"价格"进行"降序"或"升序"排序浏览。
  5. 降序"或"升序"交互操作在表格内部进行。

12.2 设计分析

12.2.1 功能分析

测试用户期望功能如下：

  1. 定义页面大小（单页浏览条目数）。
  2. 浏览最前一页。
  3. 浏览最后一页。
  4. 浏览当前页前一页。
  5. 浏览当前页后一页。
  6. 测试用户可在当前页选择降序或升序浏览。

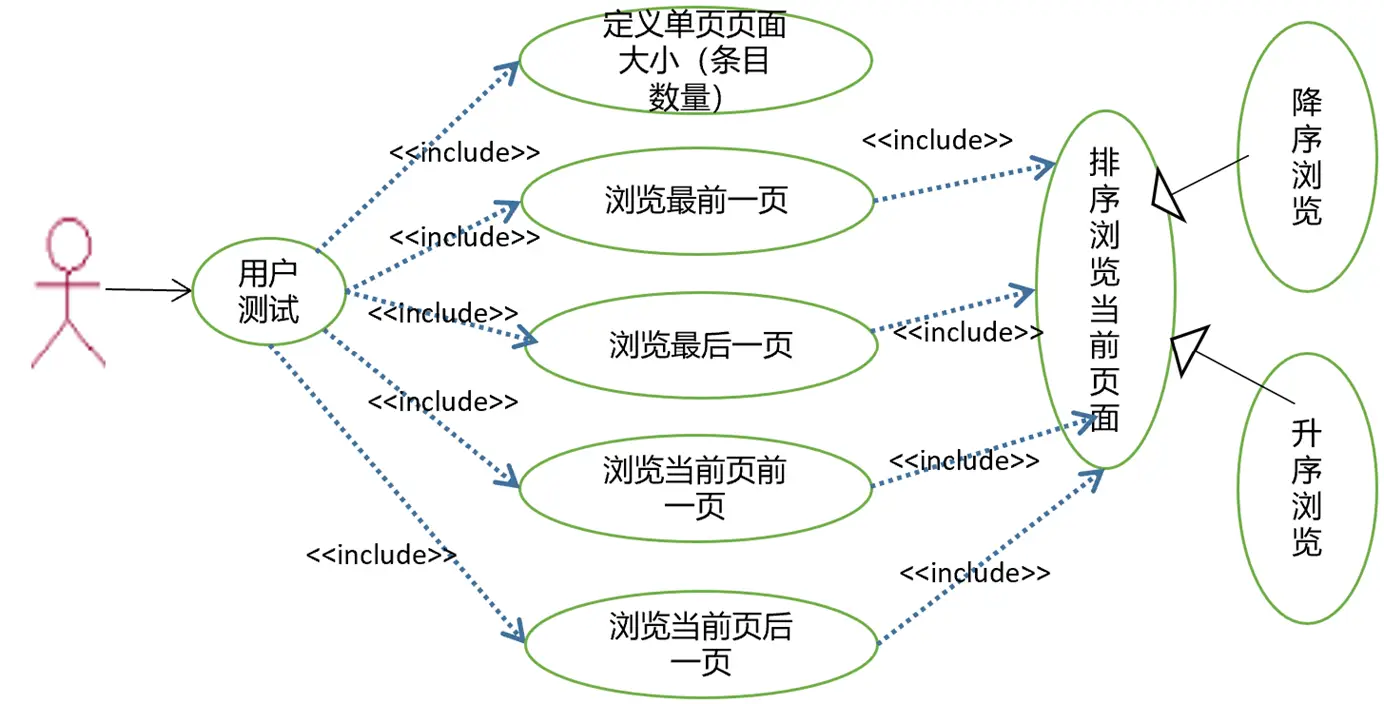

用户测试功能用例建模如图12.1所示。

功能用例建模
图12.1 功能用例建模

12.2.2 核心业务数据流分析

XML文档分页浏览的核心业务描述如下：

  1. 页面加载时，读取XML文档并XML文本形式返回到前端；
  2. XML文本转化为XML文档对象并保存为全局变量。
  3. 用户选择浏览页面大小（单页信息条目数）。
  4. XML文档对象、页面大小、页面总数、当前页面号、数据输出容器div作为参数，经分页处理程序处理后生成可视分页结果。
  5. 用户在当前页面中选择降序或升序，浏览当前页排序数据。

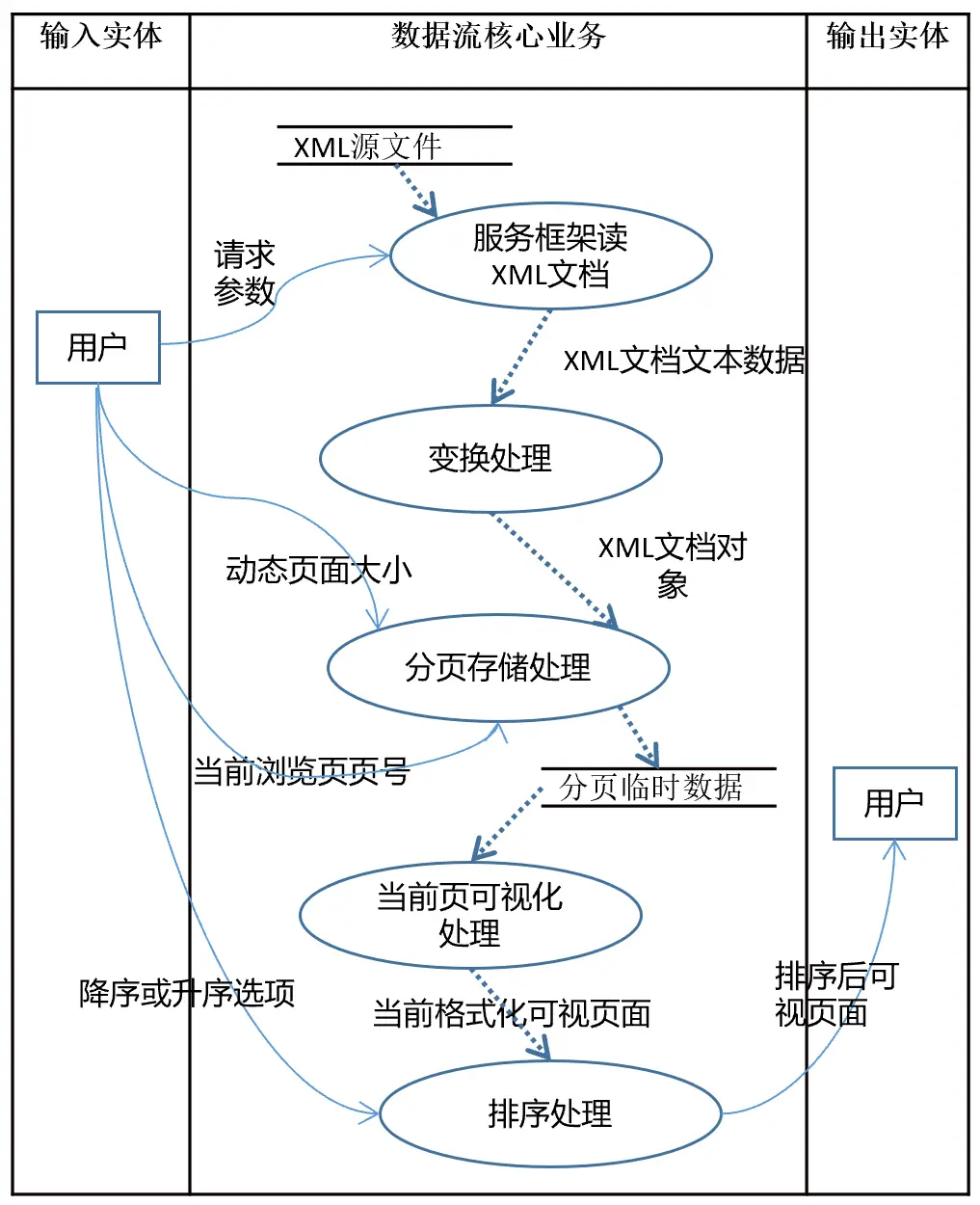

核心业务数据流建模如图12.2所示。

核心业务数据流
图12.2 核心业务数据流

12.2.3 文件包及文件设计分析

基于三层架构视角的文件包及文件设计如表12.1所述。

序号 包设计 文件设计
1 设计表示层包（包名：UI），抽象表示层文件容器。
  1. 设计界面主页文件main.js。
  2. 设计自定义文件XML_page.js（主页引入，用于分页浏览）。
  3. 设计自定义文件XSLT.js（用于绑定XML对象与XSL对象）
  4. 主页引入jquery框架（jquery.js），辅助表示层处理。
  5. 设计D.xslt文件，辅助格式化XML降序。
  6. 设计A.xslt文件，辅助格式化XML升序。
2 设计业务逻辑层包（包名：server），抽象业务层文件容器。
  1. 设计通用业务逻辑服务文件server.js。
  2. 设计当前模块专用业务逻辑服务文件server_12.js.
3 设计数据层包（包名：data），抽象数据层文件容器。
  1. 设计XML数据存储文件books.xml。

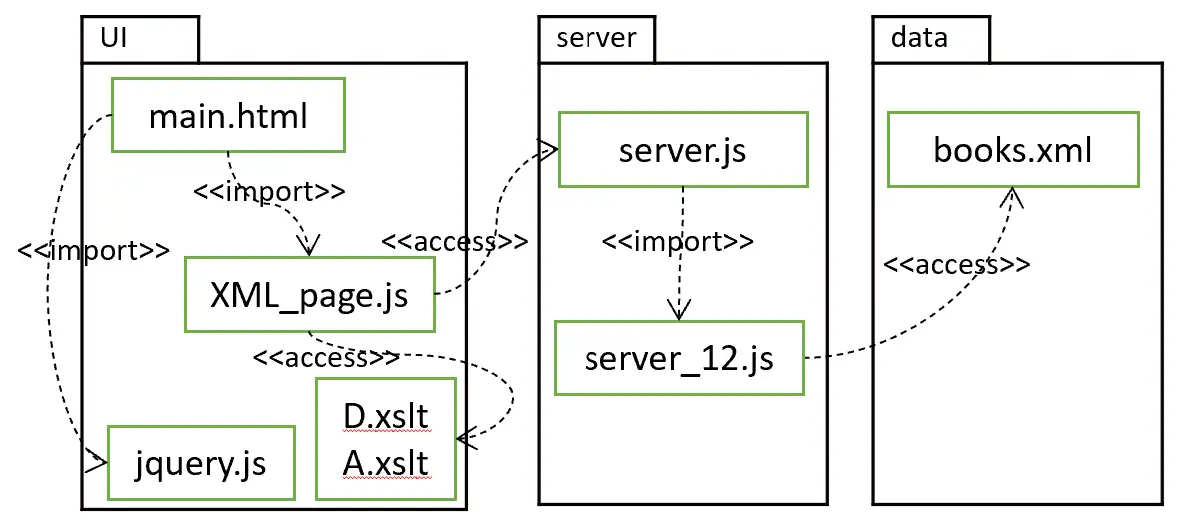

文件包设计及文件关系如图12.3所示。

文件包设计及文件关系
图12.3 文件包设计及文件关系

12.3 文件架构

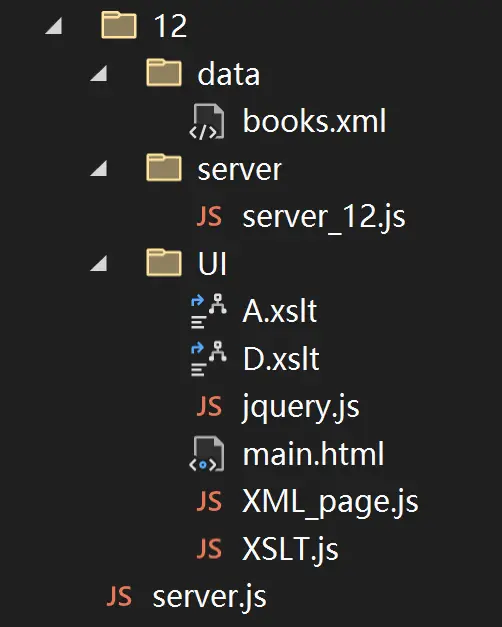

文件架构如图12.4所示。

文件架构
图12.4 文件架构

文件（夹）功能说明见表12.3所述。

序号 文件（夹）名 作用
1 books.xml 存放在后台用于测试的XML基础数据文件
2 main.html 实现人机交互的用户界面主页
3 Server.js NodeJS后台通用逻辑服务程序，动态引入Server_12.js模块。
4 XML_page.js 包含XML文档数据分页函数。
5 jquery.js JQuery函数库，辅助表示层数据可视化。
6 D.xslt、A.xslt 包含"降序"及"升序"逻辑的XSLT文件
7 UI 存放表示层文件的文件夹
8 Server 存放业务逻辑层文件的文件夹
9 Data 存放XML数据文件的文件夹
10 Server_12.js 当前模块后台服务专用逻辑

12.4 代码实现

12.4.1 主页实现代码

对应文件：main.html

<!DOCTYPE html>
<html lang="en" xmlns="http://www.w3.org/1999/xhtml">
<head>
    <meta charset="utf-8" />
    <title></title>
    <style>
        .order_span{
            cursor:pointer;
            font-size:8pt;
            font-weight:400;
            padding:3px;
        }
    </style>
</head>
<body>
    <h3>XML数据浏览测试</h3>
    <hr />
    【<span style="background-color:black;color:white">页面大小（每页显示记录</span>
    <select id="p_size" disabled="disabled" onchange='pagesize_change(xmldom, "p_size", "p_count","p_current", "result" )'>
        <option>3</option>
        <option>6</option>
        <option>9</option>
    </select><span style="background-color:black;color:white">条）；</span>
    共<input readonly="readonly" id="p_count" type="text" style="width:60px" />页；
    当前是第<input readonly="readonly" id="p_current" type="text" value="1" style="width:60px"/>页】
    <hr />
    <input class="op_but" disabled="disabled" type="button" value="最前页" onclick='first_page(xmldom, "p_size", "p_count","p_current", "result" )' />
    <input class="op_but" disabled="disabled" type="button" value="上一页" onclick='prior_page(xmldom, "p_size", "p_count","p_current", "result" )' />
    <input class="op_but" disabled="disabled" type="button" value="下一页" onclick='next_page(xmldom, "p_size", "p_count","p_current", "result" )' />
    <input class="op_but" disabled="disabled" type="button" value="最后页" onclick='last_page(xmldom, "p_size", "p_count","p_current", "result" )' />
    <hr />
    <div id="result">
    </div>
</body>
</html>
<script type="text/javascript" src="jquery.js"></script>
<script type="text/javascript" src="XML_page.js"></script>
<script type="text/javascript" src="XSLT.js"></script>
<script type="text/javascript" >
//初始化,按默认参数显示图书信息
var xmldom;
$(document).ready(function () {
    var xhr = new XMLHttpRequest();
    xhr.open("post", "http://localhost:1017/viewAllbooks_12", true);
    xhr.onreadystatechange = function () {
        if (xhr.status == 200 && xhr.readyState == 4) {
            xmldom = $.parseXML(xhr.responseText);
            var book_count = xmldom.getElementsByTagName("tr").length - 1;
            var page_size = parseInt($("#p_size option:selected").text());
            var page_count = Math.ceil(book_count / page_size);
            $("#p_count").val(page_count);
            $("#p_size").attr("disabled", false);
            $(".op_but").attr("disabled", false);
            display_cur_page(xmldom, "p_size", "p_count", "p_current", "result");
        }
    }
    xhr.send();
});

//价格降序
function dd_view() {
    $.get("D.xslt", function (xsldom) {
        var cur_XMLtext = $("#result").html().replace("<tbody>", "").replace("</tbody>", "");
        var cur_xmldom = $.parseXML(cur_XMLtext);
        displayXML(cur_xmldom, xsldom, "result");
    }, "xml");
}

//价格降序
function aa_view() {
    $.get("A.xslt", function (xsldom) {
        var cur_XMLtext = $("#result").html().replace("<tbody>", "").replace("</tbody>", "");
        var cur_xmldom = $.parseXML(cur_XMLtext);
        displayXML(cur_xmldom, xsldom, "result");
    }, "xml");
}
</script>

12.4.2 自定义JS文件实现代码

1、自定义分页逻辑

对应文件：XML_page.js

//xmldom：XML文档对象
// page_size_id：调整页面大小的下拉列表
//page_count_id：显示页面总数
//page_current_id：当前正在浏览的页面号
// result_div_id：输出结果的div
//显示当前页数据
function display_cur_page(xmldom, page_size_id, page_count_id, page_current_id, result_div_id) {
    var page_size = parseInt($("#" + page_size_id).val());
    var cur_page = parseInt($("#" + page_current_id).val());
    var begin_pos = (cur_page - 1) * page_size + 1;
    var end_pos = cur_page * page_size;
    var max_page = parseInt($("#" + page_count_id).val());
    var trs = xmldom.getElementsByTagName("tr");
    if (cur_page == max_page) { end_pos = trs.length - 1; }
    var table_str = "<table border='1'>";
    table_str += trs[0].outerHTML;
    for (var k = begin_pos; k <= end_pos; k++) {
        table_str += trs[k].outerHTML;
    }
    table_str += "</table>";
    $("#" + result_div_id).html(table_str);
}

//页面大小变化时
function pagesize_change(xmldom, page_size_id, page_count_id, page_current_id, result_div_id) {
    var book_count = xmldom.getElementsByTagName("tr").length - 1;
    var page_size = parseInt($("#" + page_size_id + " option:selected").text());
    var page_count = Math.ceil(book_count / page_size);
    $("#" + page_count_id).val(page_count);
    $("#" + page_current_id).val("1");
    display_cur_page(xmldom, page_size_id, page_count_id, page_current_id, result_div_id);
}

//下一页
function next_page(xmldom, page_size_id, page_count_id, page_current_id, result_div_id) {
    var page_count = parseInt($("#" + page_count_id).val());
    var cu_page = parseInt($("#" + page_current_id).val());
    cu_page++;
    if (cu_page > page_count) { alert("已到最后一页"); return; }
    else {
        $("#" + page_current_id).val(cu_page);
        display_cur_page(xmldom, page_size_id, page_count_id, page_current_id, result_div_id);
    }
}

//上一页
function prior_page(xmldom, page_size_id, page_count_id, page_current_id, result_div_id) {
    var cu_page = parseInt($("#" + page_current_id).val());
    cu_page--;
    if (cu_page == 0) { alert("已到最前一页"); return; }
    else {
        $("#" + page_current_id).val(cu_page);
        display_cur_page(xmldom, page_size_id, page_count_id, page_current_id, result_div_id);
    }
}

//最前一页
function first_page(xmldom, page_size_id, page_count_id, page_current_id, result_div_id) {
    $("#" + page_current_id).val("1");
    display_cur_page(xmldom, page_size_id, page_count_id, page_current_id, result_div_id);
}

//最后一页
function last_page(xmldom, page_size_id, page_count_id, page_current_id, result_div_id) {
    var page_count = parseInt($("#" + page_count_id).val());
    $("#" + page_current_id).val(page_count);
    display_cur_page(xmldom, page_size_id, page_count_id, page_current_id, result_div_id);
}

2、自定义XML文档与XSL文档绑定逻辑

对应文件：XSLT.js

//以下是xsl格式化XML并输出结果到div
function displayXML(xml, xsl, div_id) {
    // code for IE
    if (window.ActiveXObject) {
        ex = xml.transformNode(xsl);
        document.getElementById(div_id).innerHTML = "";
        document.getElementById(div_id).innerHTML = ex;
    }
    // code for Chrome, Firefox, Opera, etc.
    else if (document.implementation && document.implementation.createDocument) {
        xsltProcessor = new XSLTProcessor();
        xsltProcessor.importStylesheet(xsl);
        resultDocument = xsltProcessor.transformToFragment(xml, document);
        document.getElementById(div_id).innerHTML = "";
        document.getElementById(div_id).appendChild(resultDocument);
    }
}

12.4.3 后台服务实现代码

1、主服务实现

对应文件：server.js

// JavaScript source code
//------------请将这个文件保存为Unicode格式，否则麻烦大大的--------------
const http_obj = require("http");//用于产生服务对象
const fs_obj = require("fs");//读写后台文件
const url_tran_obj = require("url");//解释URL

const server = http_obj.createServer(function (request, response) {
    //请求路径处理
    var req_str = decodeURI(request.url);
    var req_head;
    var POS = req_str.indexOf("?");
    if (POS == -1) { req_head = req_str; }
    else { req_head = req_str.substring(0, POS); }

    //设置查询对象
    var url_obj = url_tran_obj.parse(req_str, true);
    var Q_obj = url_obj.query;

    //响应头设置
    response.setHeader("Content-Type", "text/plain;charset=utf-8");
    response.setHeader("Access-Control-Allow-Origin", "*");//实现跨域访问
    response.writeHead(200);

    //%%%%%%%%%%%%%-----------begin your code
    require("./12/server/server_12.js")(request, response, req_head, Q_obj, fs_obj);
    //%%%%%%%%%%%%%------------end your code
});

server.listen(1007);
console.log("Server is running at port 1007...");

2、子服务实现

文件server_12.js实现代码：

function server_12(request, response, req_head, Q_obj, fs_obj) {
    if (req_head == "/viewAllbooks_12") {
        //代码1
        fs_obj.readFile("./12/data/books.xml", "utf-8", function (err, data) {
            if (err) { response.end(err); }
            else { response.end(data); }
        });
    }
}

module.exports = server_12

12.4.4 XSL实现代码

1、降序XSL代码

对应文件：D.xslt

<?xml version="1.0" encoding="utf-8"?>
<xsl:stylesheet version="1.0" xmlns:xsl="http://www.w3.org/1999/XSL/Transform"
>
    <xsl:template match="/">
        <table border="1" id="books">
            <tr style="background-color:greenyellow">
                <th id="ISBN">书号</th>
                <th id="title">书名</th>
                <th id="price">
                    价格
                    <span class="order_span" onclick="dd_view()">降序</span>
                    <span class="order_span" onclick="aa_view()">升序</span>
                </th>
            </tr>
            <xsl:for-each select="table/tr[position()>1]">
                <xsl:sort select="td[3]" order="descending" data-type="number"/>
                <tr>
                    <td>
                        <xsl:value-of select="td[1]"/>
                    </td>
                    <td>
                        <xsl:value-of select="td[2]"/>
                    </td>
                    <td>
                        <xsl:value-of select="td[3]"/>
                    </td>
                </tr>
            </xsl:for-each>
        </table>
    </xsl:template>
</xsl:stylesheet>

2、升序XSL代码

对应文件：A.xslt

<?xml version="1.0" encoding="utf-8"?>
<xsl:stylesheet version="1.0" xmlns:xsl="http://www.w3.org/1999/XSL/Transform"
>
    <xsl:template match="/">
        <table border="1" id="books">
            <tr style="background-color:greenyellow">
                <th id="ISBN">书号</th>
                <th id="title">书名</th>
                <th id="price">
                    价格
                    <span class="order_span" onclick="dd_view()">降序</span>
                    <span class="order_span" onclick="aa_view()">升序</span>
                </th>
            </tr>
            <xsl:for-each select="table/tr[position()>1]">
                <xsl:sort select="td[3]" order="ascending" data-type="number"/>
                <tr>
                    <td>
                        <xsl:value-of select="td[1]"/>
                    </td>
                    <td>
                        <xsl:value-of select="td[2]"/>
                    </td>
                    <td>
                        <xsl:value-of select="td[3]"/>
                    </td>
                </tr>
            </xsl:for-each>
        </table>
    </xsl:template>
</xsl:stylesheet>

12.4.5 XML文件改进实现代码

对应文件：books.xml

<?xml version="1.0" encoding="utf-8"?>
<table border="1" id="books">
    <tr style="background-color:greenyellow">
        <th id="ISBN">书号</th>
        <th id="title">书名</th>
        <th id="price">
            价格
            <span class="order_span" onclick="dd_view()">降序</span>
            <span class="order_span" onclick="aa_view()">升序</span>
        </th>
    </tr>
    <tr>
        <td>5744885</td>
        <td>Java programming</td>
        <td>80</td>
    </tr>
    <tr>
        <td>2323885</td>
        <td>C# programming</td>
        <td>87</td>
    </tr>
    <tr>
        <td>8888</td>
        <td>Python programming</td>
        <td>68</td>
    </tr>
    <tr>
        <td>8767885</td>
        <td>NodeJS</td>
        <td>90</td>
    </tr>
    <tr>
        <td>r64547565647689</td>
        <td>C++ programming</td>
        <td>68</td>
    </tr>
    <tr>
        <td>45634748758478</td>
        <td>MongoDB</td>
        <td>90</td>
    </tr>
    <tr>
        <td>675665647689</td>
        <td>operation system</td>
        <td>68</td>
    </tr>
    <tr>
        <td>2342353758478</td>
        <td>XML技术</td>
        <td>90</td>
    </tr>
</table>

12.4.5 实现效果

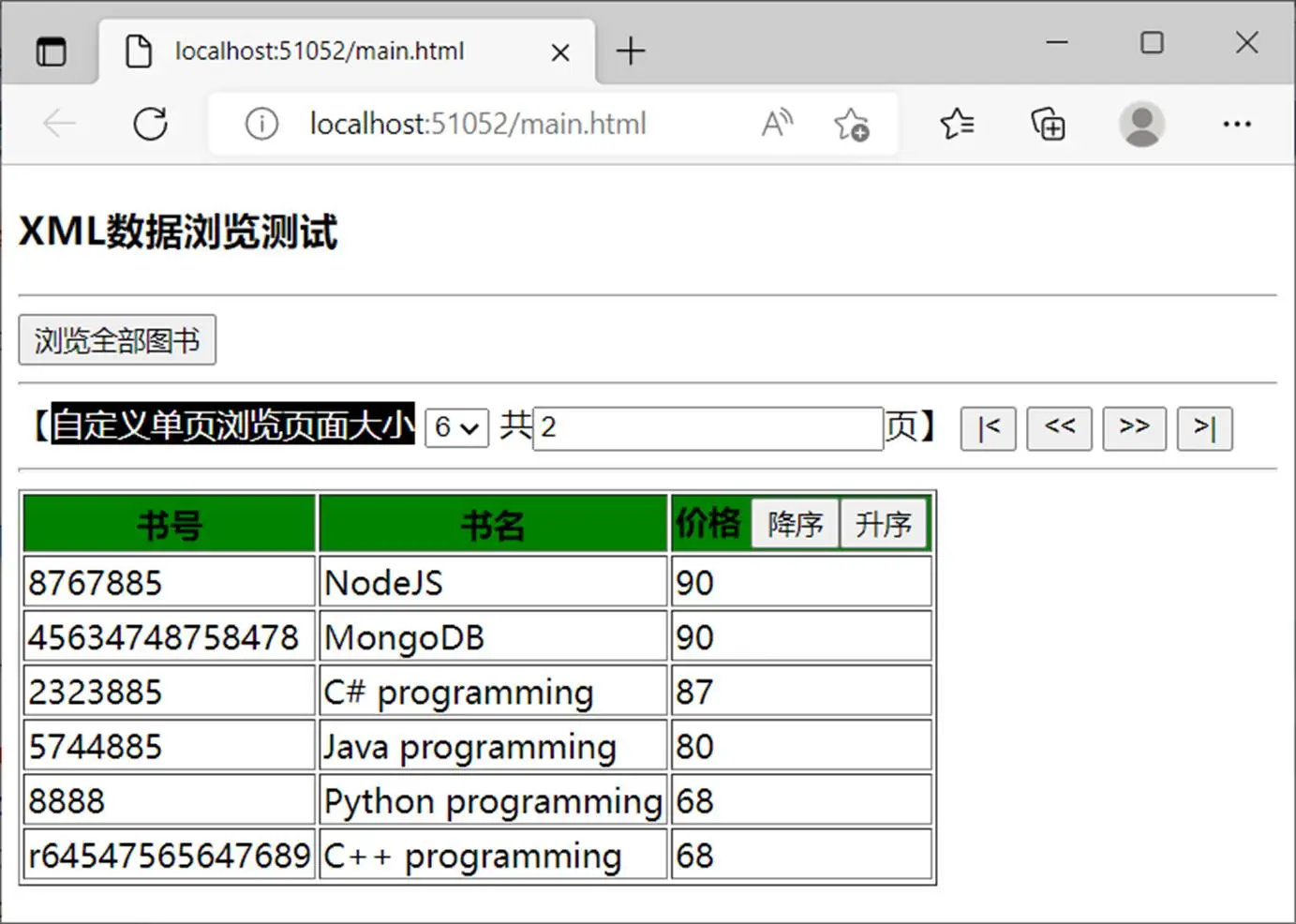

降序实现效果如图12.5所示。

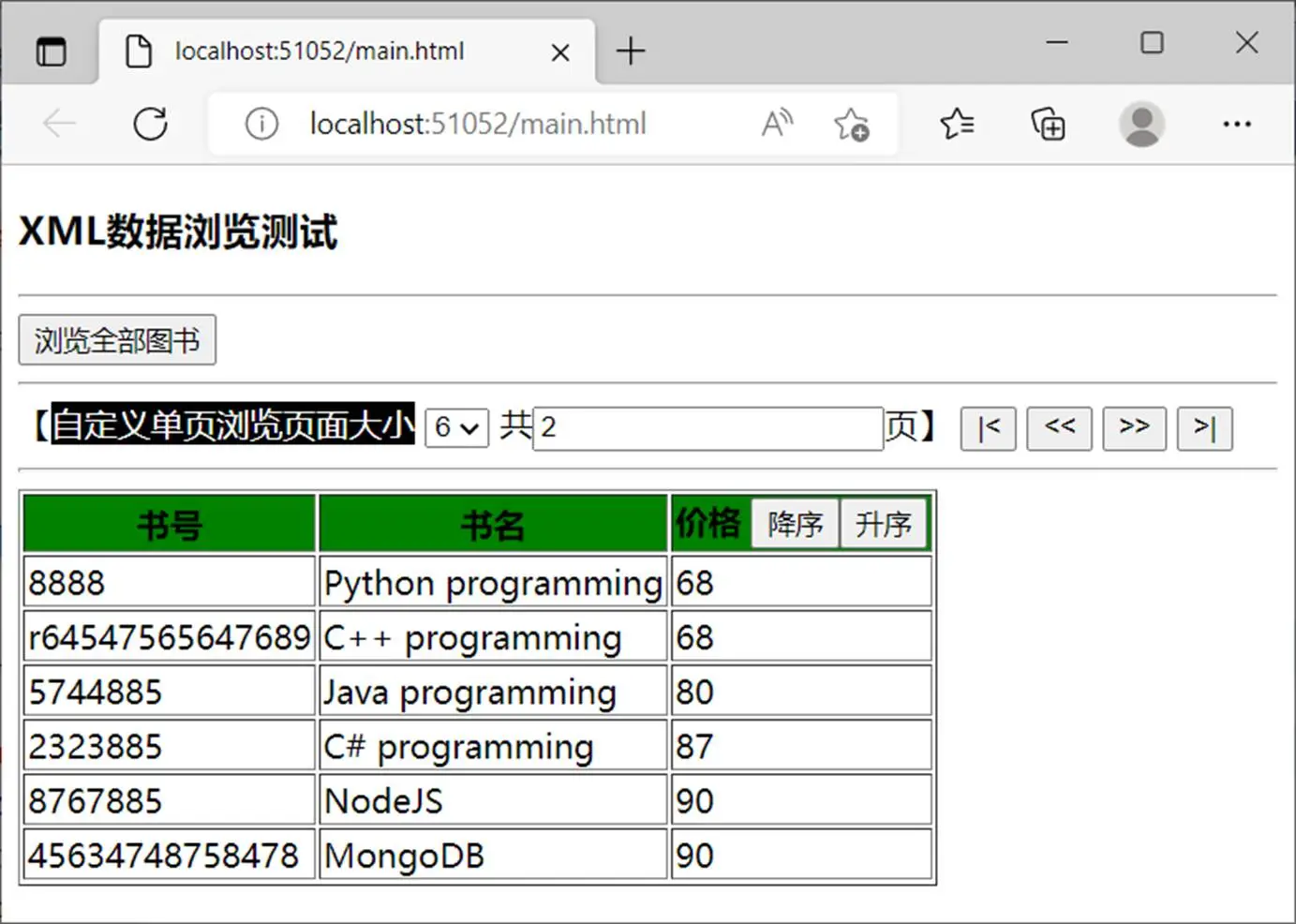

序升实现效果如图12.6所示。

降序实现效果
图12.5 降序实现效果
升序实现效果
图12.6 升序实现效果

12.5 问题思考

问题：通过以上实例演示，在基于三层架构分页浏览XML数据时，动态调用XSLT模板格式化XML数据实现表格内嵌式排序的技术要点是什么？

思考（知识归纳）：

  1. 首先，应根据设计需求在后台设计合适的XSLT文件。
  2. 在XSLT文件存放在UI文件包中，便于AJAX get()函数读取。
  3. 根据需要AJAX get()函数动态读取不同功能XSLT文件并生成XSL对象。
  4. 将当前页XML数据转化为对象xmldom。
  5. 对象xmldom与对象xsldom绑定并格式化输出。

12.6 仿真实训

给定如下XML文档：

<?xml version="1.0" encoding="utf-8"?> <table border="1" id="books"> <tr style="background-color:greenyellow"> <th id="s_id">学号</th> <th id="name">姓名</th> <th id="age">年龄</th> </tr> <tr> <td>5744885</td> <td>Max</td> <td>18</td> </tr> <tr> <td>2323885</td> <td>Jack</td> <td>17</td> </tr> <tr> <td>8888</td> <td>Roseg</td> <td>18</td> </tr> <tr> <td>8767885</td> <td>Json</td> <td>19</td> </tr> <tr> <td>64547565647689</td> <td>张三</td> <td>16</td> </tr> <tr> <td>45634748758478</td> <td>李四</td> <td>19</td> </tr> <tr> <td>675665647689</td> <td>王五</td> <td>18</td> </tr> <tr> <td>2342353758478</td> <td>刘六</td> <td>20</td> </tr> </table>

现提出如下设计需求：

  1. 设计合适的用户接口，可自定义浏览页面大小（每页可展示图书条目的数量）。
  2. 基于选定的页面大小，用户可选择性地浏览"最前页"、"最后页"、"前一页"、"后一页"。
  3. 基于三层架构读取XML文档。
  4. 单页中按"价格"进行"降序"或"升序"排序浏览。
  5. "降序"或"升序"交互操作在表格内部进行。

仿照本章案例完成相关设计并实现相关功能。
