第8章 XML文档数据分页浏览设计
8.1 设计需求
给定如下XML文档：
<?xml version="1.0" encoding="utf-8"?>
<table border="1" id="books">
<tr style="background-color:greenyellow">
<th id="ISBN">书号</th>
<th id="title">书名</th>
<th id="price">价格</th>
</tr>
<tr>
<td>5744885</td>
<td>Java programming</td>
<td>80</td>
</tr>
<tr>
<td>2323885</td>
<td>C# programming</td>
<td>87</td>
</tr>
<tr>
<td>8888</td>
<td>Python programming</td>
<td>68</td>
</tr>
<tr>
<td>8767885</td>
<td>NodeJS</td>
<td>90</td>
</tr>
<tr>
<td>r64547565647689</td>
<td>C++ programming</td>
<td>68</td>
</tr>
<tr>
<td>45634748758478</td>
<td>MongoDB</td>
<td>90</td>
</tr>
<tr>
<td>675665647689</td>
<td>operation system</td>
<td>68</td>
</tr>
<tr>
<td>2342353758478</td>
<td>XML技术</td>
<td>90</td>
</tr>
</table>
现提出如下设计需求：
- 设计合适的用户接口，可自定义浏览页面大小（即可自定义每页可展示图书条目的数量）。
- 基于选定的页面大小，用户可选择性地浏览"最前页"、"最后页"、"前一页"、"后一页"。
8.2 设计分析
8.2.1 功能分析
测试用户期望功能如下：
- 定义页面大小（单页浏览条目数）。
- 浏览最前一页。
- 浏览最后一页。
- 浏览当前页前一页
- 浏览当前页后一页

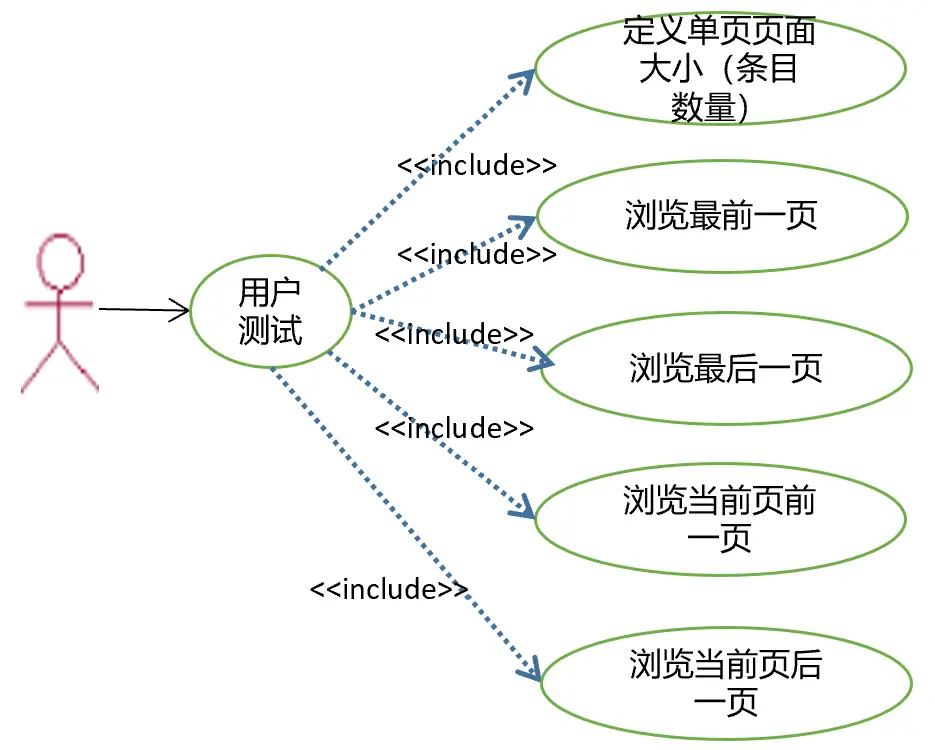

图8.1 用户测试功能用例建模
8.2.2 核心业务数据流分析
XML文档分页浏览的核心业务描述如下：
- 页面加载时，读取XML文档并XML对象形式返回到前端；
- XML对象保存为全局变量。
- 用户选择浏览页面大小（单页信息条目数）。
- XML对象、页面大小、页面总数、当前页面号、数据输出容器div作为参数，经分页处理程序处理后生成可视分页结果。

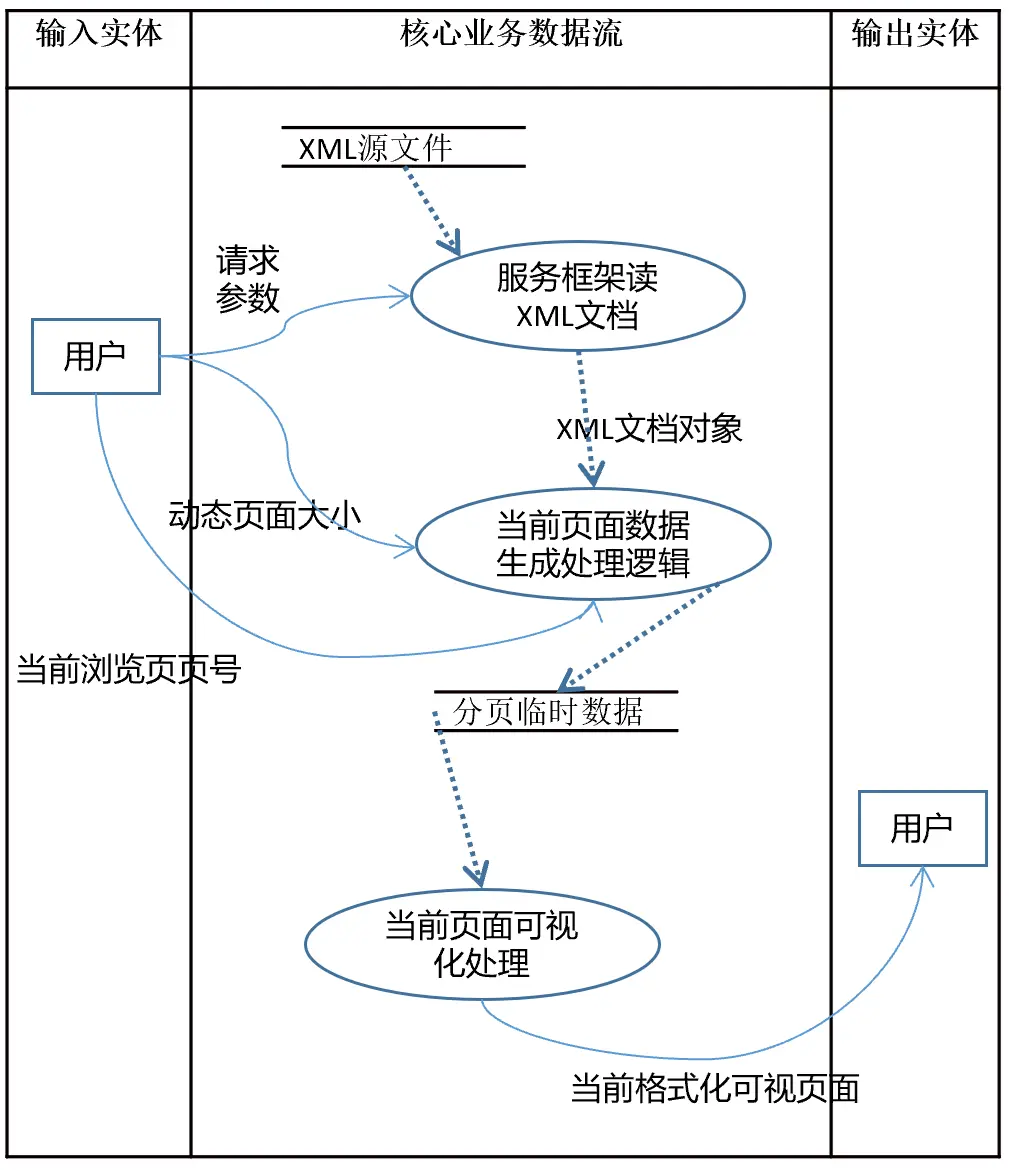

图8.2 核心业务数据流
8.2.3 文件包及文件设计分析
基于分层架构视角的文件包及文件设计如表8.1所述。
| 序号 | 包设计 | 文件设计 |
|---|---|---|
| 1 | 设计表示层包（包名：UI），抽象表示层文件容器。 |
|
| 2 | 设计数据层包（包名：data），抽象数据层文件容器。 |
|

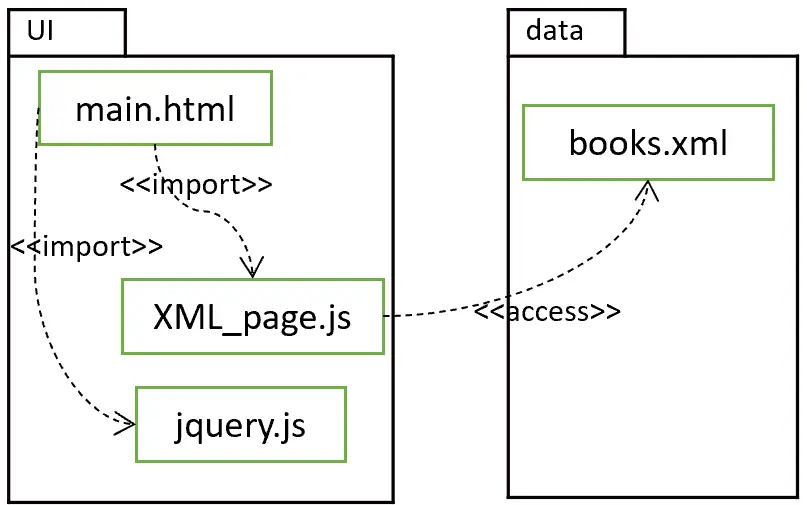

图8.3 文件包设计及文件关系
8.3 文件架构

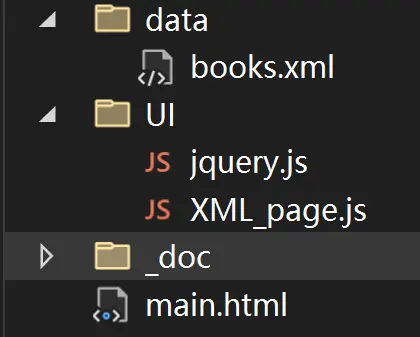

图8.4 文件架构
| 序号 | 文件(夹)名 | 作用 |
|---|---|---|
| 1 | books.xml | 创新格式XML文档 |
| 2 | XML_page.js | XML文档数据分成浏览自定义函数 |
| 3 | jquery.js | 加载JQuery函数库 |
| 4 | main.html | 用户界面主页 |
| 5 | UI | 存放表示层文件的文件夹 |
| 6 | data | 存放XML数据文件 |
| 7 | _doc | 其他文档 |
8.4 代码实现
8.4.1 主页实现代码
对应文件：main.html
<!DOCTYPE html>
<html lang="en" xmlns="http://www.w3.org/1999/xhtml">
<head>
<meta charset="utf-8" />
<title></title>
</head>
<body>
<h3>XML数据浏览测试</h3>
<hr />
【<span style="background-color:black;color:white">页面大小（每页显示记录</span>
<select id="p_size" disabled="disabled" onchange='pagesize_change(xmldom, "p_size", "p_count","p_current", "result" )'>
<option>3</option>
<option>6</option>
<option>9</option>
</select><span style="background-color:black;color:white">条）；</span>
共<input readonly="readonly" id="p_count" type="text" style="width:60px" />页；
当前是第<input readonly="readonly" id="p_current" type="text" value="1" style="width:60px"/>页】
<hr />
<input class="op_but" disabled="disabled" type="button" value="最前页" onclick='first_page(xmldom, "p_size", "p_count","p_current", "result" )' />
<input class="op_but" disabled="disabled" type="button" value="上一页" onclick='prior_page(xmldom, "p_size", "p_count","p_current", "result" )' />
<input class="op_but" disabled="disabled" type="button" value="下一页" onclick='next_page(xmldom, "p_size", "p_count","p_current", "result" )' />
<input class="op_but" disabled="disabled" type="button" value="最后页" onclick='last_page(xmldom, "p_size", "p_count","p_current", "result" )' />
<hr />
<div id="result">
</div>
</body>
</html>
<script type="text/javascript" src="./UI/jquery.js"></script>
<script type="text/javascript" src="./UI/XML_page.js"></script>
<script type="text/javascript" >
//初始化,按默认参数显示图书信息
var xmldom;
$(document).ready(function () {
$.get("./data/books.xml", function (data) {
xmldom = data;
var book_count = xmldom.getElementsByTagName("tr").length - 1;
var page_size = parseInt($("#p_size option:selected").text());
var page_count = Math.ceil(book_count / page_size);
$("#p_count").val(page_count);
$("#p_size").attr("disabled", false);
$(".op_but").attr("disabled", false);
display_cur_page(xmldom, "p_size", "p_count", "p_current", "result");
}, "xml");
});
</script>
8.4.2 自定义JS文件实现代码
对应文件：XML_page.js
// 以下实现XML数据在Table中分页
// 重要说明
//xmldom：XML文档对象
// page_size_id：调整页面大小的下拉列表
//page_count_id：显示页面总数
//page_current_id：当前正在浏览的页面号
// result_div_id：输出结果的div
//显示当前页数据
function display_cur_page(xmldom, page_size_id, page_count_id, page_current_id, result_div_id) {
var page_size = parseInt($("#" + page_size_id).val());
var cur_page = parseInt($("#" + page_current_id).val());
var begin_pos = (cur_page - 1) * page_size + 1;
var end_pos = cur_page * page_size;
var max_page = parseInt($("#" + page_count_id).val());
var trs = xmldom.getElementsByTagName("tr");
if (cur_page == max_page) { end_pos = trs.length - 1; }
var table_str = "<table border='1'>";
table_str += trs[0].outerHTML;
for (var k = begin_pos; k <= end_pos; k++) {
table_str += trs[k].outerHTML;
}
table_str += "</table>";
$("#" + result_div_id).html(table_str);
}
//页面大小变化时
function pagesize_change(xmldom, page_size_id, page_count_id, page_current_id, result_div_id) {
var book_count = xmldom.getElementsByTagName("tr").length - 1;
var page_size = parseInt($("#" + page_size_id + " option:selected").text());
var page_count = Math.ceil(book_count / page_size);
$("#" + page_count_id).val(page_count);
$("#" + page_current_id).val("1");
display_cur_page(xmldom, page_size_id, page_count_id, page_current_id, result_div_id);
}
//下一页
function next_page(xmldom, page_size_id, page_count_id, page_current_id, result_div_id) {
var page_count = parseInt($("#" + page_count_id).val());
var cu_page = parseInt($("#" + page_current_id).val());
cu_page++;
if (cu_page > page_count) { alert("已到最后一页"); return; }
else {
$("#" + page_current_id).val(cu_page);
display_cur_page(xmldom, page_size_id, page_count_id, page_current_id, result_div_id);
}
}
//上一页
function prior_page(xmldom, page_size_id, page_count_id, page_current_id, result_div_id) {
var cu_page = parseInt($("#" + page_current_id).val());
cu_page--;
if (cu_page == 0) { alert("已到最前一页"); return; }
else {
$("#" + page_current_id).val(cu_page);
display_cur_page(xmldom, page_size_id, page_count_id, page_current_id, result_div_id);
}
}
//最前一页
function first_page(xmldom, page_size_id, page_count_id, page_current_id, result_div_id) {
$("#" + page_current_id).val("1");
display_cur_page(xmldom, page_size_id, page_count_id, page_current_id, result_div_id);
}
//最后一页
function last_page(xmldom, page_size_id, page_count_id, page_current_id, result_div_id) {
var page_count = parseInt($("#" + page_count_id).val());
$("#" + page_current_id).val(page_count);
display_cur_page(xmldom, page_size_id, page_count_id, page_current_id, result_div_id);
}
8.4.3 实现效果
当自定义页面大小为3时，浏览最前一页如图8.5所示，浏览最后一页如图8.6所示。

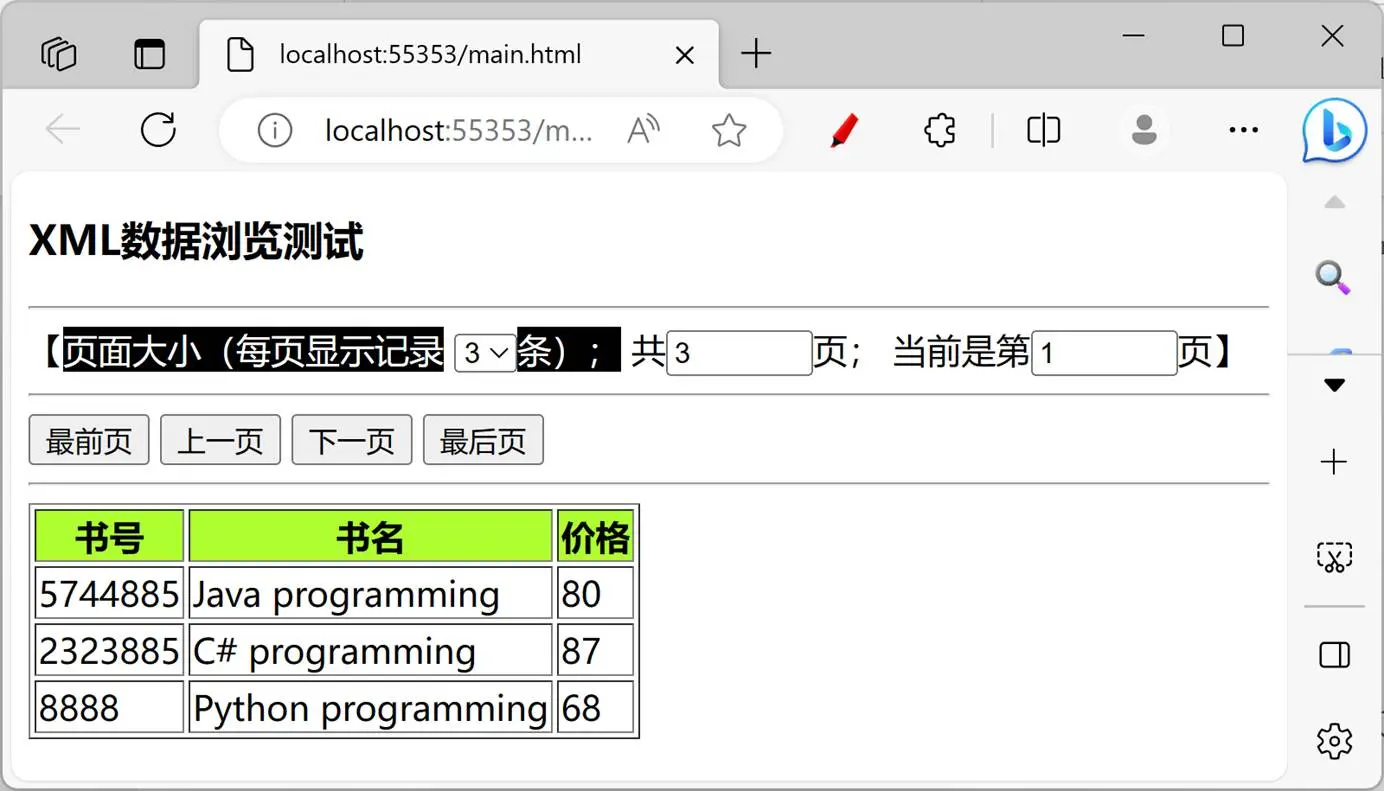

图8.5 浏览最前一页

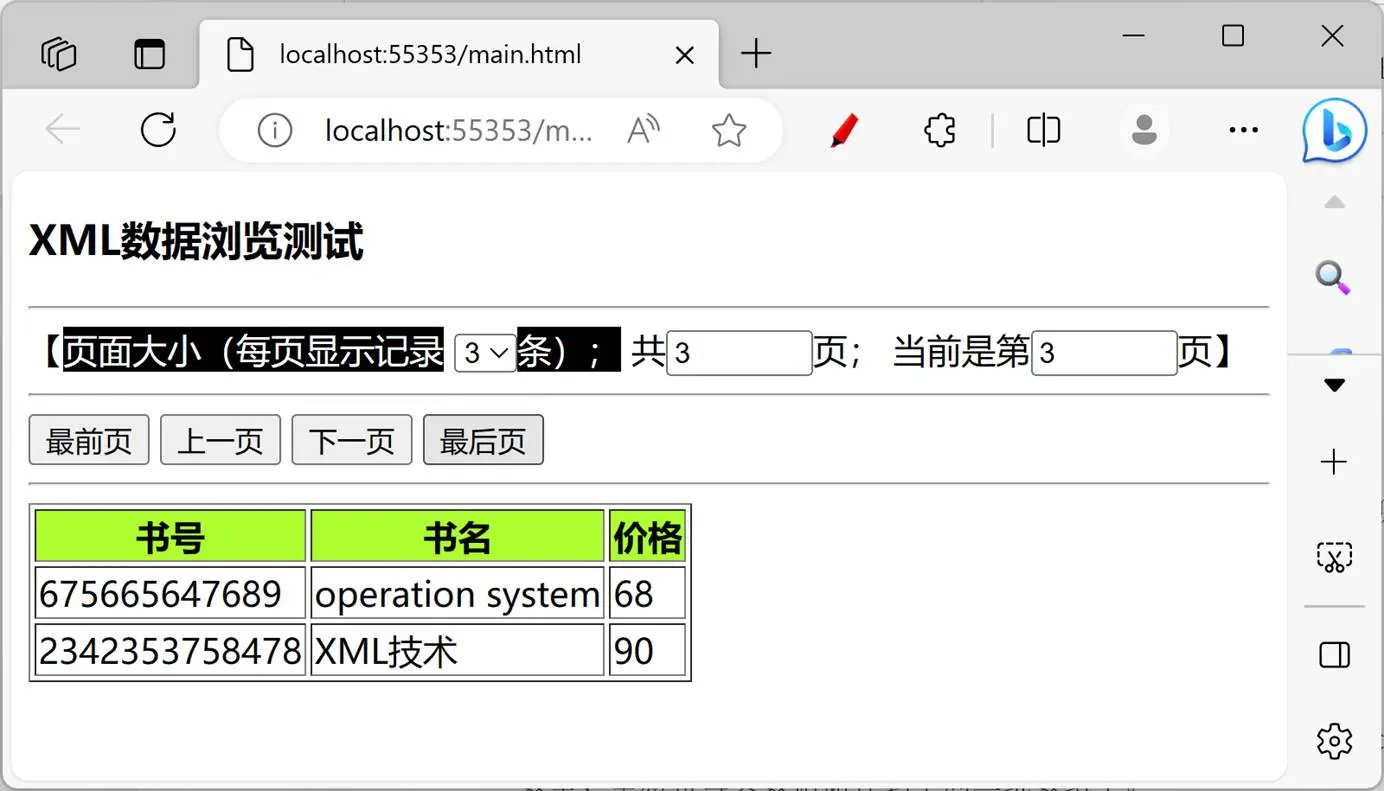

图8.6 浏览最后一页
8.5 问题思考
问题提出：对创新型XML文档数据进行分布浏览设计，其技术要点有哪些？
问题思考：
- 网页加载时，应读取XML文档并以dom对象返回，对象存储在全局变量中。
- 设计下拉列表，以便选择定义页面大小。
- 当页面大小发生变化时，就触发事件，该事件的主要处理代码应是：重新计算页面数量并刷新网页页面。
- 全局保存当前页面号（应为全局变量），作为"浏览上一页"、"浏览下一页"的依据。
8.6 仿真实训
给定如下XML文档：
<?xml version="1.0" encoding="utf-8"?>
<table border="1" id="students">
<tr style="background-color:greenyellow">
<th id="s_id">学号</th>
<th id="name">姓名</th>
<th id="age">年龄</th>
</tr>
<tr>
<td>5744885</td>
<td>Max</td>
<td>18</td>
</tr>
<tr>
<td>2323885</td>
<td>Jack</td>
<td>17</td>
</tr>
<tr>
<td>8888</td>
<td>Roseg</td>
<td>18</td>
</tr>
<tr>
<td>8767885</td>
<td>Json</td>
<td>19</td>
</tr>
<tr>
<td>64547565647689</td>
<td>张三</td>
<td>16</td>
</tr>
<tr>
<td>45634748758478</td>
<td>李四</td>
<td>19</td>
</tr>
<tr>
<td>675665647689</td>
<td>王五</td>
<td>18</td>
</tr>
<tr>
<td>2342353758478</td>
<td>刘六</td>
<td>20</td>
</tr>
</table>
现提出如下设计需求：
- 设计合适的用户接口，可自定义浏览页面大小（即可自定义每页可展示学生条目的数量）。
- 基于选定的页面大小，用户可选择性地浏览"最前页"、"最后页"、"前一页"、"后一页"。
仿真本章案例功能完成以上设计。
