第4章 动态调用XSLT模板格式化XML

4.1 设计需求

给定如下XML文档：

<?xml version="1.0" encoding="utf-8"?>
<books>
    <book>
        <ISBN>8475484848</ISBN>
        <title>XML技术</title>
        <price>80</price>
    </book>
    <book>
        <ISBN>35235348</ISBN>
        <title>Python programming</title>
        <price>65</price>
    </book>
    <book>
        <ISBN>67676348</ISBN>
        <title>Java development</title>
        <price>76</price>
    </book>
    <book>
        <ISBN>27974348</ISBN>
        <title>NodeJS development</title>
        <price>90</price>
    </book>
</books>

提出如下设计需求：

  1. 设计合适的XSLT文件，应用程序可调用XSLT文件中的降序模板实现格式化以上XML数据并按"price"降序输出。
  2. 设计合适的XSLT文件，应用程序可调用XSLT文件中的升序模板实现格式化以上XML数据并按"price"升序输出。

4.2 设计分析

4.2.1 功能分析

测试用户期望功能描述如下：

  1. 表格形式降序浏览XML文档数据。
  2. 表格形式升序浏览XML文档数据。
  3. 当前XML与动态XSL模板绑定（隐性功能）。
测试用户期望功能用例

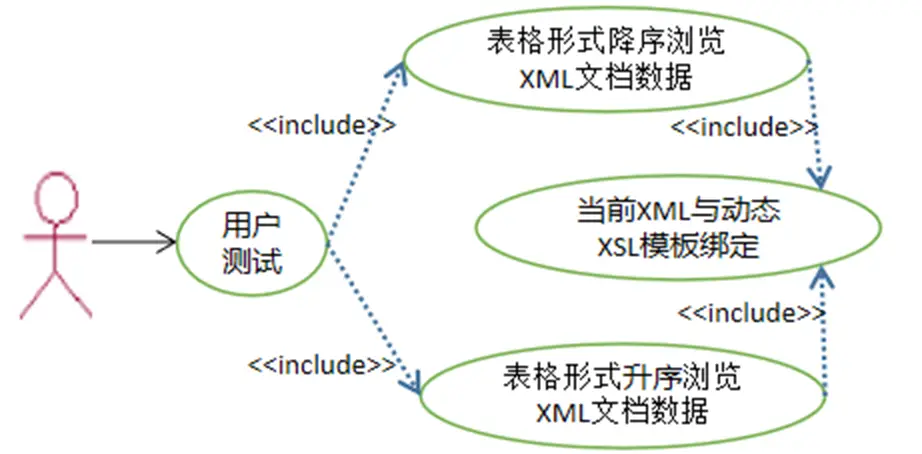

图4.1 测试用户期望功能用例

4.2.2 数据流分析

数据流核心环节描述如下：

  1. 文件处理框架读取XML源文件或XSLT文件并生成文档对象。
  2. 文件处理框架读取XSLT源文件并生成XSLT文档文本数据。
  3. XSLT文档文本数据经模板处理生成XSL降序对象及XSL升序对象。
  4. 对象绑定模块将XML文档对象与XSL排序对象绑定并并输出格式化结果。
数据流核心环节

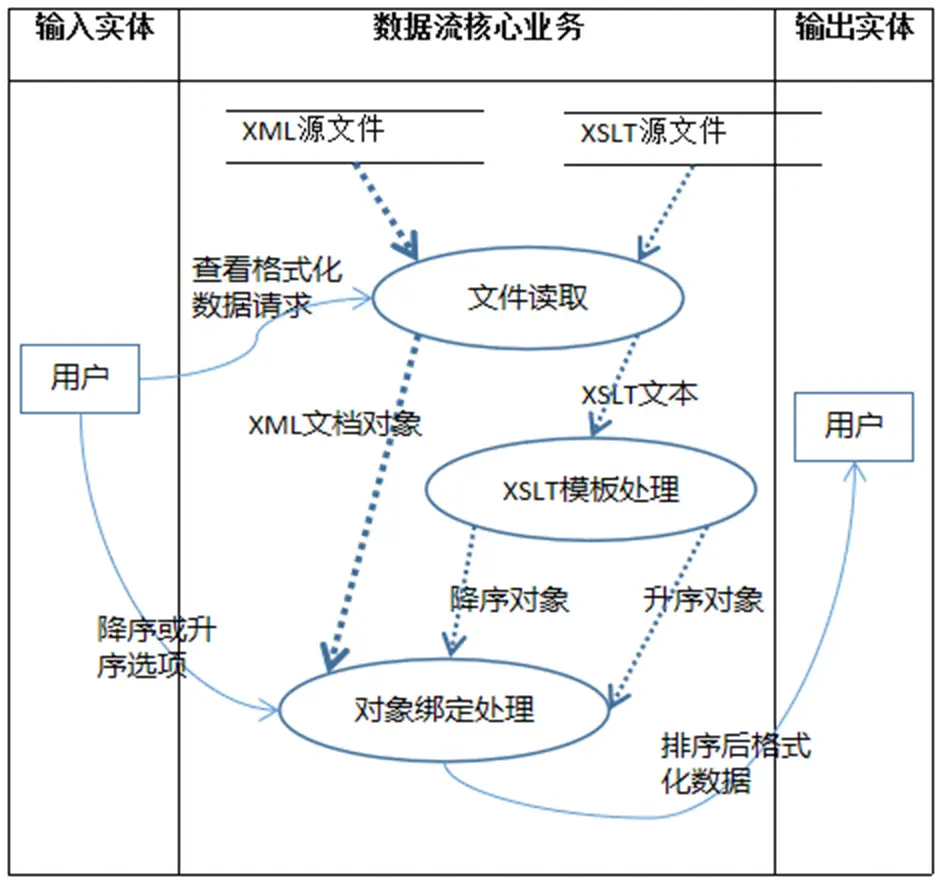

图4.2 数据流核心环节

4.2.3 文件包及文件设计分析

基于分层架构视角的文件包及文件设计如表4.1所述。

表4.1 文件包及文件设计
序号 包设计 文件设计
1 设计表示层包（包名：UI），相当表示层文件容器。
  1. 设计界面主页文件main.js。
  2. 设计包含排序逻辑的XSLT文件X.xslt。
  3. 设计自定义JS框架文件XSLT.js，包含格式化XML逻辑。
  4. 引入jquery框架(jquery.js)。
2 设计数据层包（包名：data），相当数据层文件容器。 设计XML数据测试文件books.xml。
文件包建模

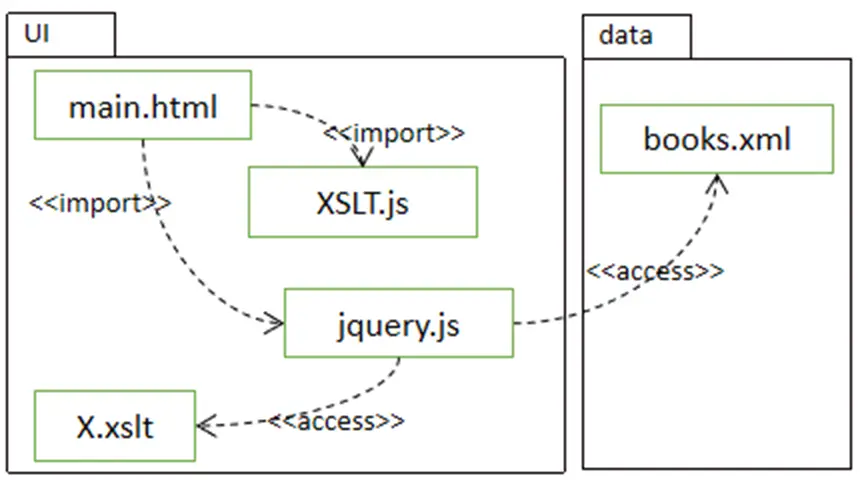

图4.3 文件包建模

4.3 文件架构

文件架构

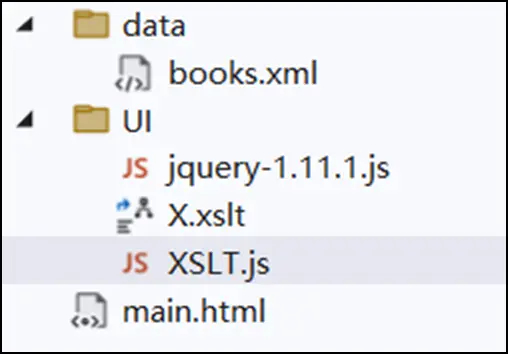

图4.4 文件架构

文件功能说明见表4.2所述。

表4.2 文件功能说明
序号 文件名 作用
1 books.xml 用于测试的XML基础数据
2 jquery-1.11.1.js 加载JQuery函数库
3 XSLT.js 自定义框架，可实现将XSL与XML绑定并输出格式化数据
4 X.xslt 格式化XML的XSLT文件
5 main.html 实现人机交互的用户界面主页
6 UI 界面处理逻辑文件所在文件夹
7 data 数据文件所在文件夹

说明：实际应用中，考虑到$.get()不能跳出当前文件夹读取文件，主页文件暂时放在UI外围。

4.3 代码实现

4.3.1 主页代码

主页文件main.html实现代码如下：

<!DOCTYPE html>
<html lang="en" xmlns="http://www.w3.org/1999/xhtml">
<head>
    <meta charset="utf-8" />
    <title></title>
</head>
<body>
    <h3>XSLT格式化XML输出测试</h3>
    <hr />
    <input class="op_but" disabled="disabled" type="button"
           value="按价格降序输出图书"
           onclick="displayXML(xmldom,dd_xsldom,'result')" />
    <input class="op_but" disabled="disabled" type="button"
           value="按价格升序输出图书"
           onclick="displayXML(xmldom,aa_xsldom,'result')" />
    <hr />
    <div id="result">
    </div>
</body>
</html>

<script type="text/javascript" src="./UI/jquery-1.11.1.js"></script>
<script type="text/javascript" src="./UI/XSLT.js"></script>
<script type="text/javascript">
//初始化
var xmldom; var dd_xsldom,aa_xsldom;
$.get("./data/books.xml", function (data) {
    xmldom = data;
    $.get("./UI/X.xslt", function (data) {
        dd_xsldom = $.parseXML(data.replace("~+","dd_fun"));
        aa_xsldom = $.parseXML(data.replace("~+", "aa_fun"));
        $(".op_but").attr("disabled", false);
    }, "text");
}, "xml");
</script>

4.3.2 XSLT文件代码

X.xslt文件代码如下：

<?xml version="1.0" encoding="utf-8"?>
<xsl:stylesheet version="1.0"
    xmlns:xsl="http://www.w3.org/1999/XSL/Transform"
    xmlns:msxsl="urn:schemas-microsoft-com:xslt"
    exclude-result-prefixes="msxsl"
>
<xsl:template match="/">
    <xsl:apply-templates mode="~+"></xsl:apply-templates>
</xsl:template>

<xsl:template mode="dd_fun" match="books">
    <table border="1">
        <tr>
            <th>书号</th>
            <th>书名</th>
            <th>价格</th>
        </tr>
        <xsl:for-each select="book">
            <xsl:sort select="price" data-type="number" order="descending"/>
            <tr>
                <td>
                    <xsl:value-of select="ISBN"/>
                </td>
                <td>
                    <xsl:value-of select="title"/>
                </td>
                <td>
                    <xsl:value-of select="price"/>
                </td>
            </tr>
        </xsl:for-each>
    </table>
</xsl:template>

<xsl:template mode="aa_fun" match="books">
    <table border="1">
        <tr>
            <th>书号</th>
            <th>书名</th>
            <th>价格</th>
        </tr>
        <xsl:for-each select="book">
            <xsl:sort select="price" data-type="number" order="ascending"/>
            <tr>
                <td>
                    <xsl:value-of select="ISBN"/>
                </td>
                <td>
                    <xsl:value-of select="title"/>
                </td>
                <td>
                    <xsl:value-of select="price"/>
                </td>
            </tr>
        </xsl:for-each>
    </table>
</xsl:template>
</xsl:stylesheet>

4.3.3 XSLT.js文件代码

XSLT.js文件代码如下：

function displayXML(xml, xsl, div_id) {
    //xml、xsl均是XMLDocument对象，div_id是一个外部div的ID
    // code for IE
    if (window.ActiveXObject) {
        ex = xml.transformNode(xsl);
        document.getElementById(div_id).innerHTML = "";
        document.getElementById(div_id).innerHTML = ex;
    }
    // code for Chrome, Firefox, Opera, etc.
    else if (document.implementation && document.implementation.createDocument) {
        xsltProcessor = new XSLTProcessor();
        xsltProcessor.importStylesheet(xsl);
        resultDocument = xsltProcessor.transformToFragment(xml, document);
        document.getElementById(div_id).innerHTML = "";
        document.getElementById(div_id).appendChild(resultDocument);
    }
}

4.3.4 实现效果

按降序排序实现效果如图4.5所示。

按降序排序实现效果

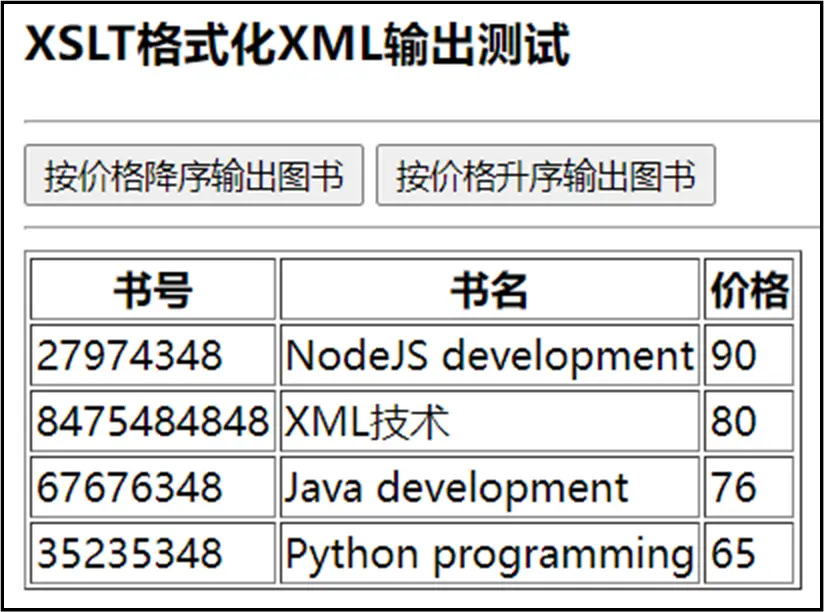

图4.5 按降序排序实现效果

4.4 问题思考

问题：通过以上实例演示，动态调用XSLT模板格式化XML数据的技术要点是什么？

思考（知识归纳）：

  1. 首先，应根据设计需求设计合适的XSLT文件。
  2. 在XSLT文件中设计代表不同功能的模板（如：M1、M2、......）。
  3. 将主模板中mode属性设定为：mode="~+"。
  4. 应用程序读取XSLT文件并将文件内容以文本形式返回到前端（假定文本内容住在在变量xsl_string中）。
  5. 对变量进行字符替换操作：xsl_string.replace("~+",自定义模板的mode属性值)并产生新的字符串（假定为new_xsl）。
  6. 将XML文档转化为对象xmldom，将new_xsl转化为对象xsldom。
  7. 调用绑定函数，将对象xmldom，与对象xsldom绑定并格式化输出。

4.5 仿真实训

给定如下XML文档：

<?xml version="1.0" encoding="utf-8"?>
<students>
    <student category="new_student">
        <s_id>8475484848</s_id>
        <s_name>Max</s_name>
        <age>18</age>
    </student>
    <student>
        <s_id>35235348</s_id>
        <s_name>Jack</s_name>
        <age>20</age>
    </student>
    <student>
        <s_id>67676348</s_id>
        <s_name>Json</s_name>
        <age>21</age>
    </student>
    <student>
        <s_id>27974348</s_id>
        <s_name>Rose</s_name>
        <age>19</age>
    </student>
</students>

提出如下设计需求：

  1. 设计合适的XSLT文件，应用程序可调用XSLT文件中的降序模板实现格式化以上XML数据并按"price"降序输出。
  2. 设计合适的XSLT文件，应用程序可调用XSLT文件中的升序模板实现格式化以上XML数据并按"price"升序输出。
  3. 仿真本意案例功能实现以上设计。
