第2章 XML节点访问

2.1 设计需求

给定如下XML文档：

<?xml version="1.0" encoding="utf-8"?>
<books>
    <head>some books</head>
    <book category="web_front-end" test="1">
        <ISBN>8475484848</ISBN>
        <title>XML技术</title>
        <price>80</price>
    </book>
    <book>
        <ISBN>35235348</ISBN>
        <title>Python programming</title>
        <price>65</price>
    </book>
    <book>
        <ISBN>67676348</ISBN>
        <title>Java development</title>
        <price>76</price>
    </book>
    <book>
        <ISBN>27974348</ISBN>
        <title>NodeJS development</title>
        <price>90</price>
    </book>
</books>

提出如下设计需求：

使用XML DOM技术实现以下功能：

  1. 访问根结点的属性（outerHTML、innerHTML、nodeName、nodeValue、nodeType、textContent）。
  2. 访问标记名为"book"的第1个元素节点的属性(nodeName、nodeValue、nodeType、textContent）。
  3. 访问根节点内部第1个文本节点的属性(nodeName、nodeValue、nodeType、textContent）。
  4. 访问根节点内部第1个属性节点的属性(nodeName、nodeValue、nodeType、textContent）。
  5. 用户从下拉列表中选择表达式，表达列表中包含实现以上访问的指令。
  6. 设计效果见：106.75.145.231/XML_FC/2/main.html

2.2 设计分析

2.2.1 功能分析

测试用户期望功能如下：

  1. 访问根结点的指定属性。
  2. 访问标记名为"book"的第1个元素节点的指定属性。
  3. 访问根节点内部第1个文本节点的指定属性。
  4. 访问根节点内部第1个属性节点的指定属性。
  5. 选择下拉列表中指令选项实现以上访问。

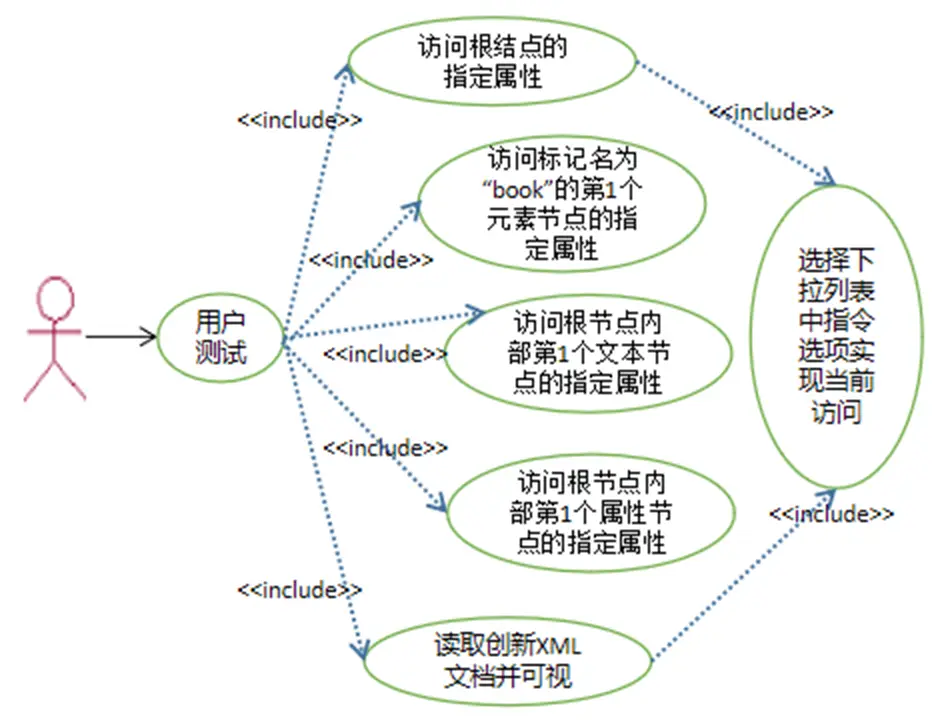

测试用户用例建模如图2.1所示。

图2.1 测试用户用例建模

2.2.2 数据流分析

数据流核心环节描述如下：

  1. 文件处理框架读取XML源文件并生生可视标记文本数据。
  2. 浏览器解析器解析节点访问指令并输出格式化结果。

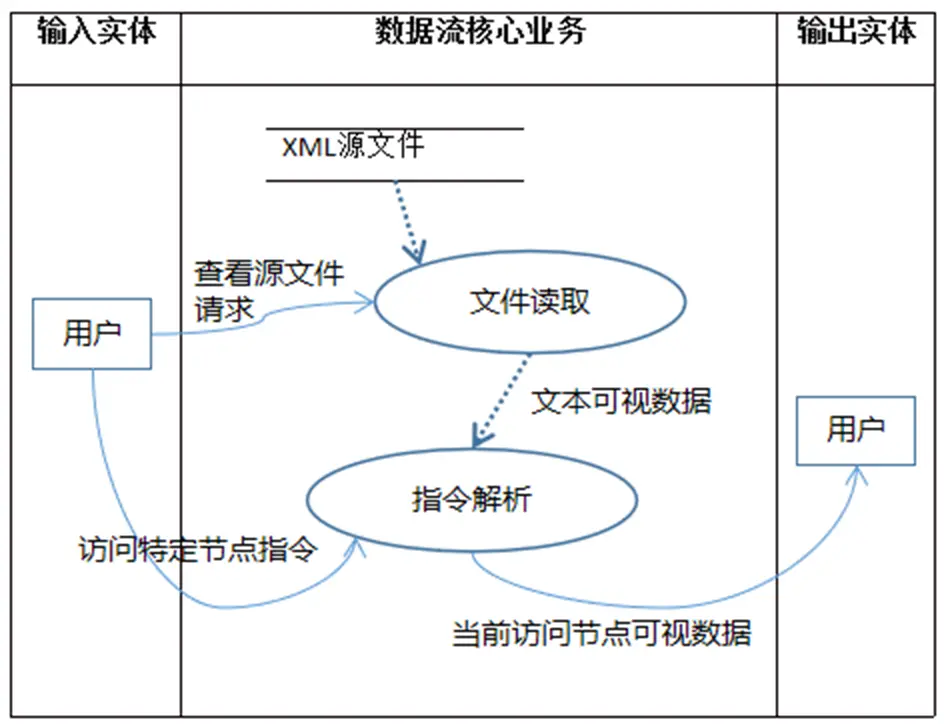

数据流核心环节建模如图2.2所示。

图2.2 数据流核心环节

2.2.3 文件包设计分析

基于分层架构视角的文件包及文件设计如表1.1所述。

序号 包设计 文件设计
1 设计表示层包（包名：UI），相当表示层文件容器。 (1) 设计界面主页文件main.js。
(2) 主页引入jquery框架（jquery.js），辅助表示层处理，也可读取测试文件。
2 设计数据层包（包名：data），相当数据层文件容器。 (1) 设计XML数据测试文件books.xml。

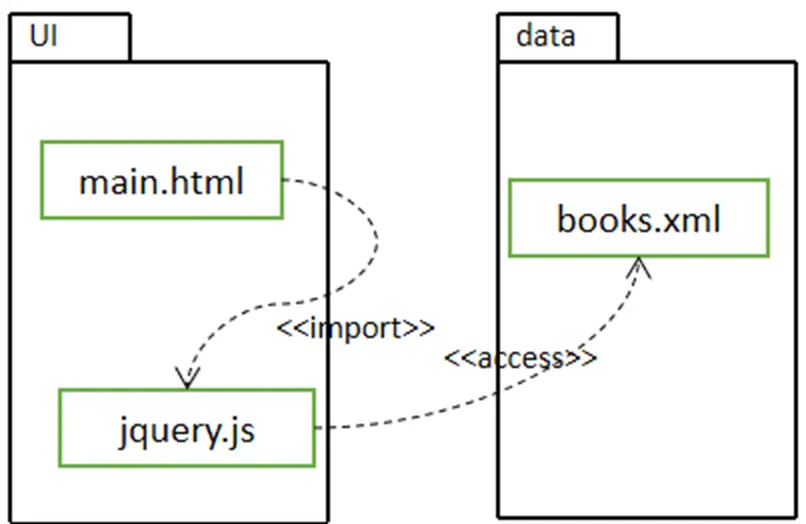

文件包建模如图2.3所示。

图2.3 文件包建模

2.3 文件架构

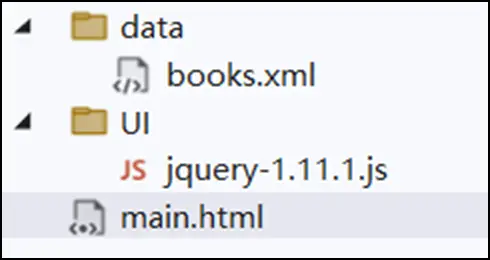

文件架构如图2.4所示。

图2.4 文件架构

文件功能说明见表2.2所述。

序号 文件名 作用
1 books.xml 用于测试的XML基础数据
2 jquery-1.11.1.js 加载JQuery函数库，辅助数据可视处理及读取测试基础数据。
3 main.html 实现人机交互的用户界面主页
4 UI 界面处理逻辑文件所在文件夹
5 data 数据文件所在文件夹

说明：实际应用中，考虑到$.get()不能跳出当前文件夹读取文件，主页文件暂时放在UI外围。

2.4 代码实现

2.4.1 主页实现

主页文件main.html代码如下：

<!DOCTYPE html>
<html lang="en" xmlns="http://www.w3.org/1999/xhtml">
<head>
    <meta charset="utf-8" />
    <title></title>
</head>
<body>
    <h2>访问XMLDom测试</h2>
    <hr />
    <span style="font-weight:600">XML文档文本数据：</span>
    <br />
    <textarea id="XMLtext" style="width:500px;height:300px;color:blue"></textarea>
    <hr />
    <span style="font-weight:600">访问节点指令选项</span>
    <br />
    <select disabled="disabled" id="instru_sele" onchange="access_node()">
        <option>清空结果</option>
        <option>xmldom.documentElement.outerHTML</option>
        <option>xmldom.documentElement.innerHTML</option>
        <option>xmldom.documentElement.nodeName</option>
        <option>xmldom.documentElement.nodeValue</option>
        <option>xmldom.documentElement.nodeType</option>
        <option>xmldom.documentElement.textContent</option>
        <option>xmldom.getElementsByTagName("head")[0].childNodes[0].nodeName</option>
        <option>xmldom.getElementsByTagName("head")[0].childNodes[0].nodeValue</option>
        <option>xmldom.getElementsByTagName("head")[0].childNodes[0].nodeType</option>
        <option>xmldom.getElementsByTagName("head")[0].childNodes[0].textContent</option>
        <option>xmldom.getElementsByTagName("book")[0].nodeName</option>
        <option>xmldom.getElementsByTagName("book")[0].nodeValue</option>
        <option>xmldom.getElementsByTagName("book")[0].nodeType</option>
        <option>xmldom.getElementsByTagName("book")[0].textContent</option>
        <option>xmldom.getElementsByTagName("book")[0].getAttributeNode("category").nodeName</option>
        <option>xmldom.getElementsByTagName("book")[0].getAttributeNode("category").nodeValue</option>
        <option>xmldom.getElementsByTagName("book")[0].getAttributeNode("category").nodeType</option>
        <option>xmldom.getElementsByTagName("book")[0].getAttributeNode("category").textContent</option>
    </select>
    <hr />
    <span style="font-weight:600">访问结果：</span><br />
    <textarea id="result" style="width:500px;height:100px;color:red"></textarea>
</body>
</html>

<script type="text/javascript" src="./UI/jquery-1.11.1.js"></script>

<script type="text/javascript">
//初始化
var xmldom;

$.get("./data/books.xml", function (data) {
    xmldom = $.parseXML(data);
    $("#XMLtext").text(data);
    $("#instru_sele").attr("disabled",false);
}, "text");

//访问节点
function access_node() {
    var instruc = $("#instru_sele option:selected").text();
    if (instruc =="清空结果") { $("#result").text(""); }
    else { $("#result").text(eval(instruc)); }
}
</script>

2.4.2 实现效果

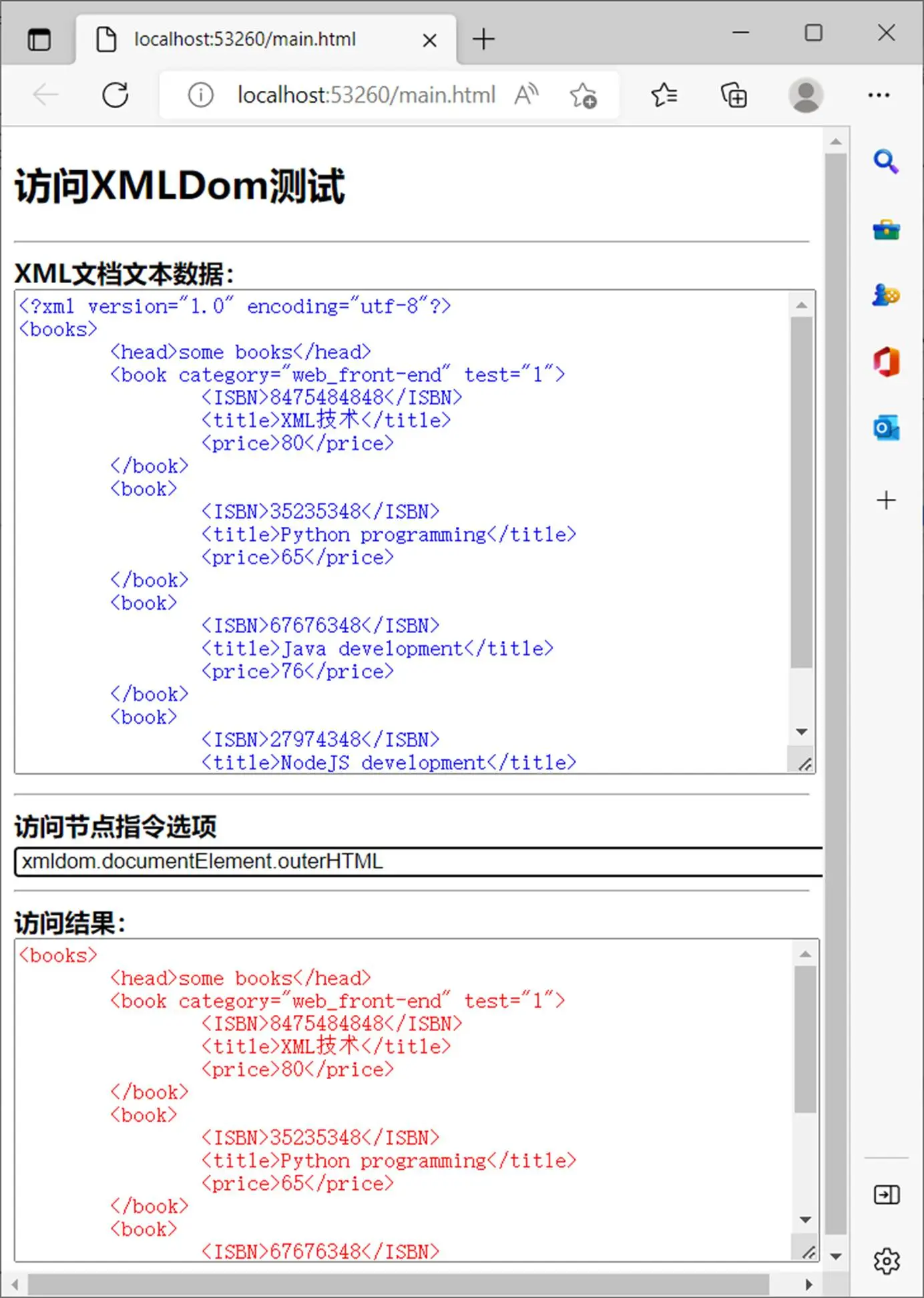

访问根节点outerHTML属性如图2.5所示。

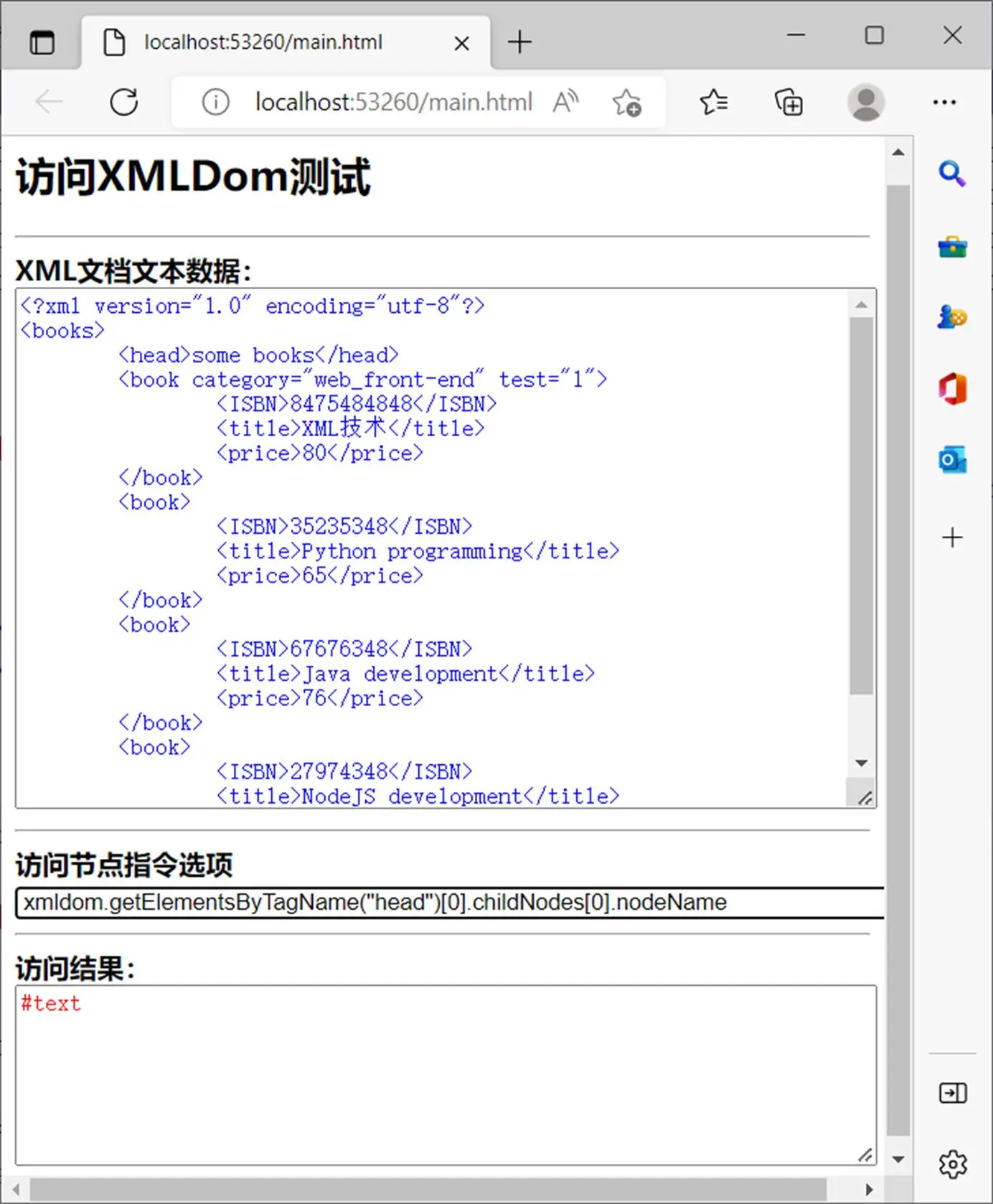

访问第1个文本节点的nodeName属性如图2.6所示。

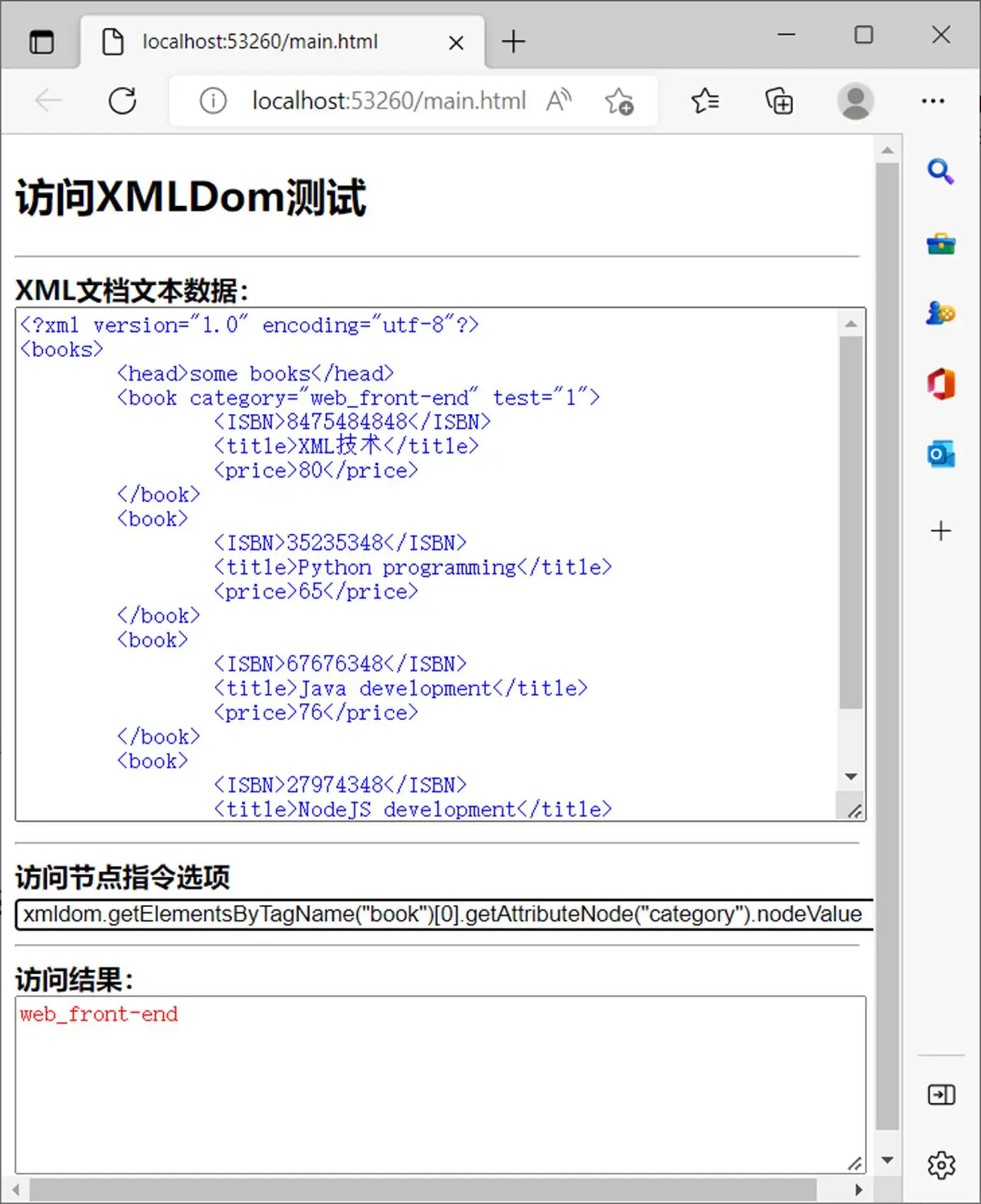

访问第1个属性节点的nodeValue属性如图2.7所示。

图2.5 访问根节点示例 图2.6 访问文本节点示例 图2.7 访问属性节点示例

2.5 问题思考

问题提出：基于本章案例演示，XML文档存储结构的主要特点是什么？

问题思考：

  1. XML文档可通过一定的加载方式形成树型存储结构。
  2. XML文档节点访问类似HTML文档。
  3. XML文档节点可分为：元素节点、文本节点、属性节点。
  4. XML文档节点均具有可访问属性：nodeName、nodeValue、nodeType、textContent。
  5. 元素节点的nodeValue属性值为"null"。
  6. 属性节点、文本节点的nodeValue属性值与textContent属性值一致。
  7. 元素节点的nodeType属性值为"1"、属性节点的nodeType属性值为"2"、文本节点的nodeType属性值为"3"。

2.6 仿真实训

给定如下XML文档：

<?xml version="1.0" encoding="utf-8"?>
<students>
    <head>some students</head>
    <student category="new_student">
        <s_id>8475484848</s_id>
        <s_name>Max</s_name>
        <age>18</age>
    </student>
    <student>
        <s_id>35235348</s_id>
        <s_name>Jack</s_name>
        <age>20</age>
    </student>
    <student>
        <s_id>67676348</s_id>
        <s_name>Json</s_name>
        <age>21</age>
    </student>
    <student>
        <s_id>27974348</s_id>
        <s_name>Rose</s_name>
        <age>19</age>
    </student>
</students>

请根据以下设计需求实现相关应用。

  1. 访问根结点的属性（outerHTML、innerHTML、nodeName、nodeValue、nodeType、textContent）。
  2. 访问标记名为"student"的第1个元素节点的属性(nodeName、nodeValue、nodeType、textContent）。
  3. 访问根节点内部第1个文本节点的属性(nodeName、nodeValue、nodeType、textContent）。
  4. 访问根节点内部第1个属性节点的属性(nodeName、nodeValue、nodeType、textContent）。
  5. 仿真本章案例功能实现以上设计。
